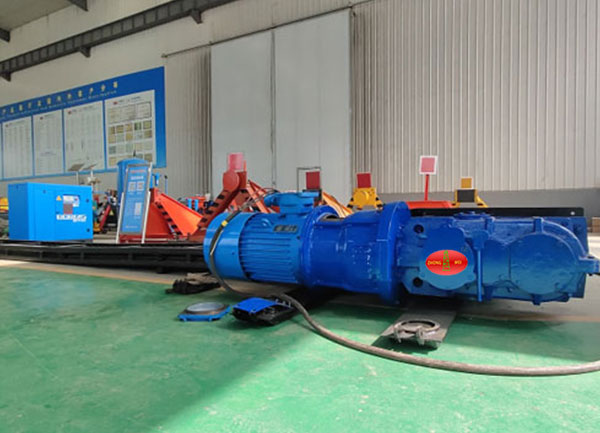

SGD420/22型 刮板输送机
刮板链牵引，在槽内运送散料的输送机
选择我们的理由
-
工作效率高
Efficient
-
运输力强
Conveying force
-
运行平稳
Smooth operation
-
结构简单
Efficient
-
操作方便
Easy operation
-
易于维护
Easy to maintain
SCRAPER CONVEYER

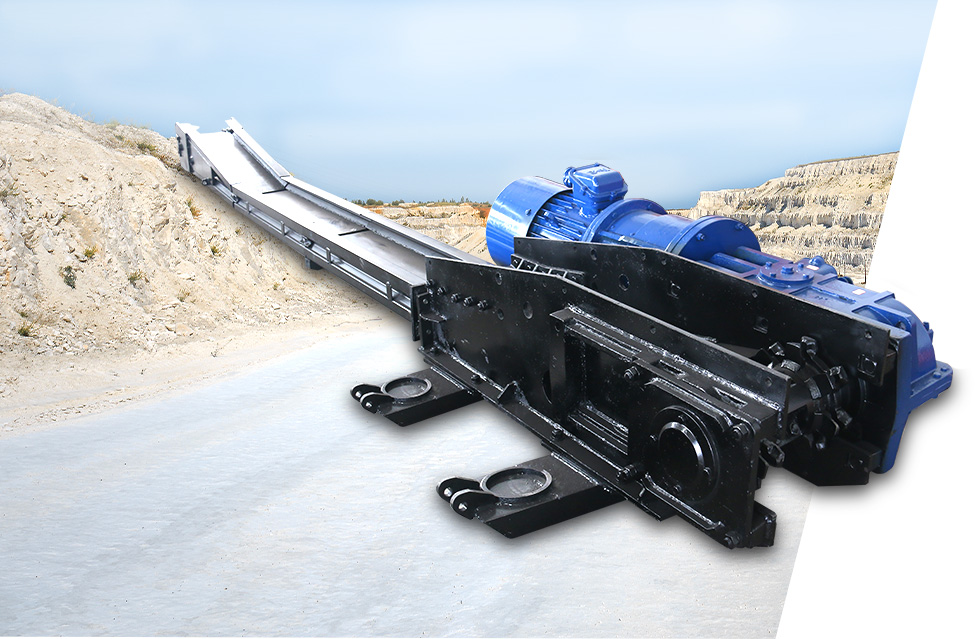

SGD420/22型刮板输送机
产品介绍/Product introduction
SGD420/22型刮板输送机，主要用于缩倾斜薄煤层炮采工作面输送煤炭，可用于水平运输,亦可用于倾斜运输。沿倾斜向上运输时，煤层倾角不得超过25°，向下运输时，倾角不得超过20°，当煤层倾角较大时，应安装防滑装置。中部槽两侧加挡板煤板可用于顺槽运输煤炭。
SCRAPER CONVEYER
SGD420/22型刮板输送机
技术参数/Technical Specifications
| 电动机型号 |
YBS-22-4 |
刮板链圆环链规格Φ |
Φ18*64mm |
| 输送量 |
60T/H |
中部槽长*宽*高 |
1200*420*150mm |
| 功率 |
22Kw |
每条圆环链破断拉力 |
≥250KN |
| 转速 |
1470r/min |
每节质量 |
66kg |
| 机头高度 |
540mm |
单链中心距离 |
700mm |
| 电压 |
380/660V |
整机质量 |
10612kg |
| 刮板链速度 |
0.66m/s |
减速器传动比 |
22.24 |
因产品生产批次、具体型号不同，以上参数仅供参考，详情可联系我们的销售人员进行具体核实*
SCRAPER CONVEYER
SGD420/22型刮板输送机
煤安认证/Coal Mine Safety Certification
SCRAPER CONVEYER
SGD420/22型刮板输送机
主要结构/Main Structure
SGD420/22型刮板输送机主要结构
主要是由电动机、转轴器、减速器、传动链轮、紧链器、盲轴、机头架等组成。电动机、减速器与机头架采用平行布置的型式。
配套电动机为YBS-22-4型防爆电动机。为了满载负载起动的要求电动机的起动转矩和 大转矩均为额定转矩的2.7倍。电动机的温升欲度较大，在频繁启动的条件下，也能良好运行。
采用JS-30型减速器，该减速器为三级减速，渐开线齿轮传动。总传动为22.24。首级为圆弧锥齿轮，第二级为圆柱斜齿轮，第三级为圆柱直齿轮。
机头架是一整体焊接构件。传动链轮轴线孔即为安装减速器或盲轴的定位孔。机头架两侧板上缘有供插挂链钩的孔。每一侧板上有一个用来安装减速器的φ200和6个φ26孔。
SCRAPER CONVEYER
SGD420/22型刮板输送机
使用场景/Product Use Cases
SCRAPER CONVEYER
SGD420/22型刮板输送机
产品优点/Product Benefits
01
Article 1

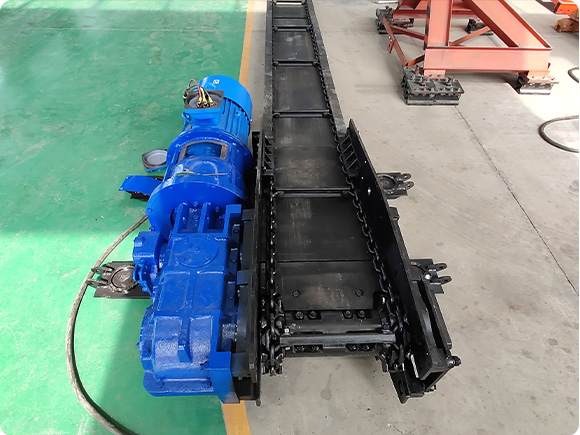

结构坚实耐用
能经受住煤炭、矸石或其他物料的冲、撞、砸、压等外力作用。
It can withstand external forces such as impact, collision, crushing, and compression from coal, gangue, or other materials.
02
Article 2

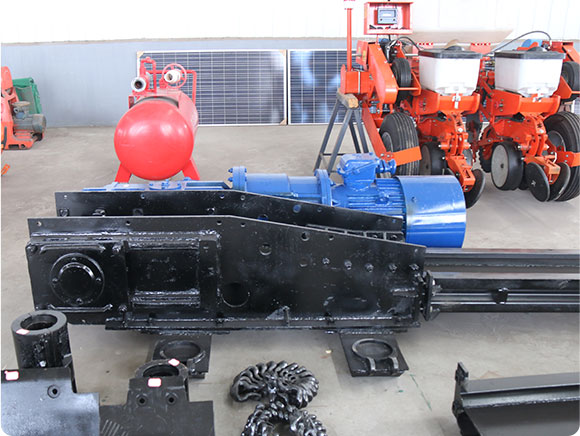

适应能力范围广
能适应采煤工作面底板不平、弯曲推移的需要，可以承受垂直或水平方向的弯曲。
It can adapt to the uneven and curved conditions of the coal mining face floor and withstand bending in both vertical and horizontal directions.
03
Article 3

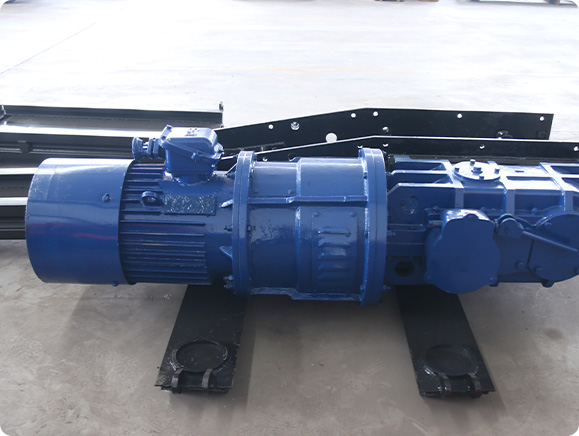

操作便捷 安装简单
机身矮，便于安装；能兼作采煤机运行的轨道。
The low-profile design makes it easy to install; it can also serve as the track for the coal cutter.
04
Article 4

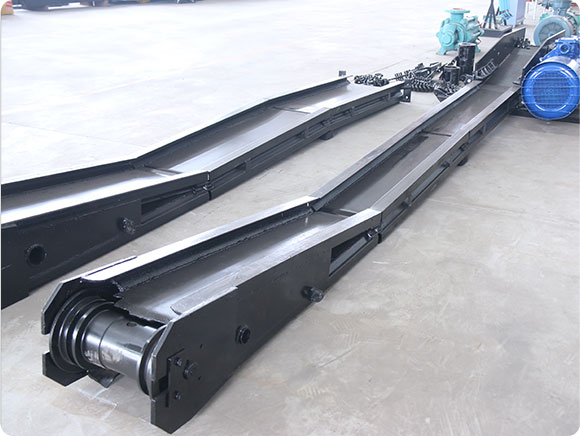

反向运行 便于处理
可反向运行，便于处理底链事故；能作液夜支架前段的支点。
It can operate in reverse, facilitating the handling of bottom
