DW50-200/110X(H)单体液压支柱

DW50-200/110X(H)单体液压支柱工作原理

随着支护时间的延长，工作面顶板作用在支柱上的载荷增加，当顶板压力超过支柱额定工作阻力时，支柱内腔的高压液体将三用阀中的安全阀打开，液体从右阀管与安全阀套之间的间隙外溢，支柱内腔压力降低，支柱下缩。当支柱内腔压力低于安全阀弹簧力时，安全阀关闭，支柱内腔压力液体停止外溢，支柱不再下缩。

升柱时，操作注液枪把手，高压液体经三用阀内的单向阀、阀筒上的径向孔进入支柱下腔，活柱升高。当支柱顶盖使金属顶梁紧贴工作面顶板，活柱不再升高时，松开注液枪把手，注液枪即切断岛压液流，这时支柱下腔压力为泵站压力，使支柱给予顶板一定的初撑力，完成升柱——初撑阶段。

回柱时，将卸载手把插入三用阀筒卸载孔中，转动卸载手把(或扳动卸载装设)、迫使安令阀轴向移动，从而打开卸载阀。支柱内腔乳化液经卸载阀、右阀管与注液阀体之间的间隙喷到工作面采空区，活柱在自重和复位弹簧作用下回缩，达到回柱目的。

DW50-200/110X(H)单体液压支柱适用范围

DW(48、50)-200/110X(H)单体液压支柱适用于煤层倾角小于25度--35度的倾斜煤层回采工作面，所适应的煤层顶底板条件是：顶板落后不影响支柱的回收，底板不宜过软，支柱压入底板深度不恶化底板的完整性，否则应加大底座。在煤质较松软的炮采工作面内使用时，对活柱体镀层表面采取保护措施，以防崩坏。支柱与木顶梁配合或做点柱使用时，应将顶盖换成柱帽，以免损坏木梁。

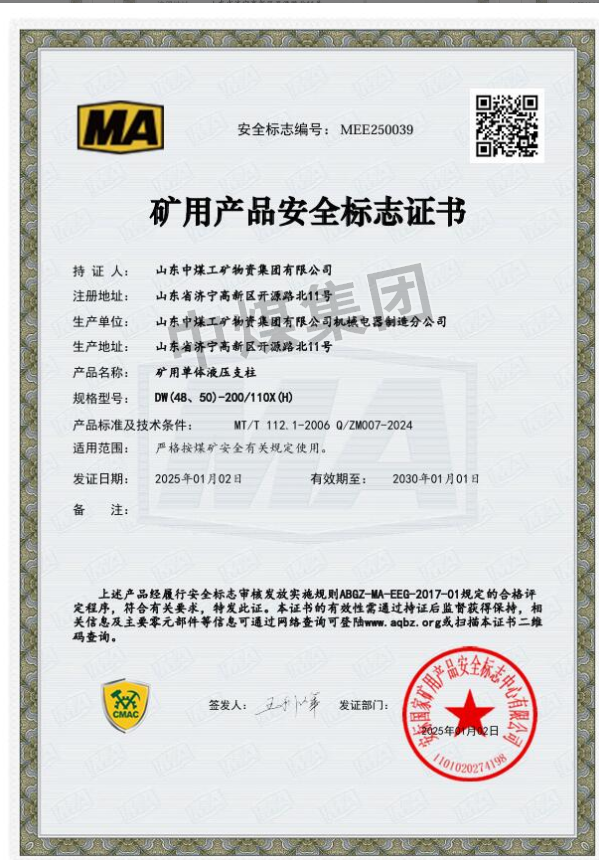

DW50-200/110X(H)单体液压支柱煤安证书

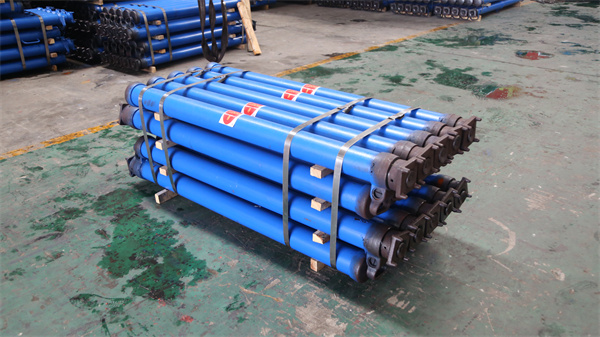

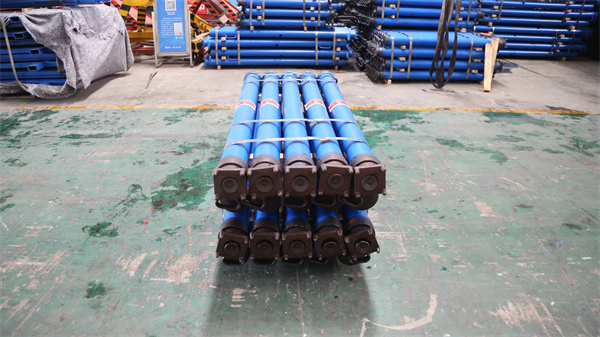

DW50-200/110X(H)单体液压支柱实物图
