22米高举锚固钻机

22米高举锚固钻机（22米高臂钻机）产品介绍

22米高举锚固钻机集挖掘机、起重机、钻机结构于一体，*大举升 50 米，支持高度定制，适用于高边坡锚固、基坑支护、隧道管棚、报破孔施工，可实现潜孔锤、跟管、螺旋三种钻进工艺。

22米高举锚固钻机特点

22米全液压履带高臂钻机广泛用于铁路公路高边坡锚固、水电站危岩治理、深基坑抗浮锚杆、隧道管棚支护、地基灌浆、抱破钻孔等工程，支持潜孔锤、跟管、螺旋三种主流钻进方式，适配各类复杂地层造孔作业。

传统锚固钻机举升高度仅2米，高边坡施工需搭设脚手架，人力物力消耗大、安全隐患突出。本设备仅需2-3人即可完成全部钻孔作业，配备高空一体化操作平台，举升、旋转、钻孔全部在平台操控，施工效率大幅提升，安全系数显著提高。整机采用箱体加厚底架、500mm宽履带底盘，搭配四条横向伸缩1.6米H型液压支腿，后伸1米实体配重，360°双回转结构灵活适配多角度钻孔。

22米高举锚固钻机核心技术参数表

履带底盘外廓尺寸     4800×3000mm

履带板宽度  500mm

行走马达      TM40

发动机*大功率/转速  130kw / 2200r/min

电动机(选配) 55kw（配多功能配电箱）

下回转支承  1.3m；360度回转；双行星减速机

上回转支承 高空设备用；360度回转

液压油泵      CBGJ2063/2063/2032/2025，四联泵

液压支腿     四条H型液压支腿（横出1.6m）

支撑臂  四节（双臂）

液压动力头 双液压马达动力头

钻孔角度     可平钻孔/可钻斜孔/可钻立孔

*大钻孔直径/深度      300mm / 50m

链式滑架     行程3.5m；推进及提升动力：BM6-1000马达

液压散热系统     全液压散热器

包围      全包围（含发动机外罩）

配重      实心配重；可后伸缩1米

行驶驾驶室 豪华驾驶室；发动机无线遥控启停；工作计时器

外廓尺寸（约）  14000×3000×3200mm

整机重量（约）  29000kg

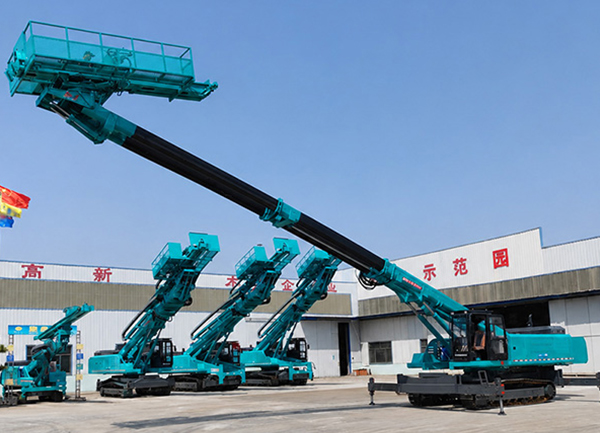

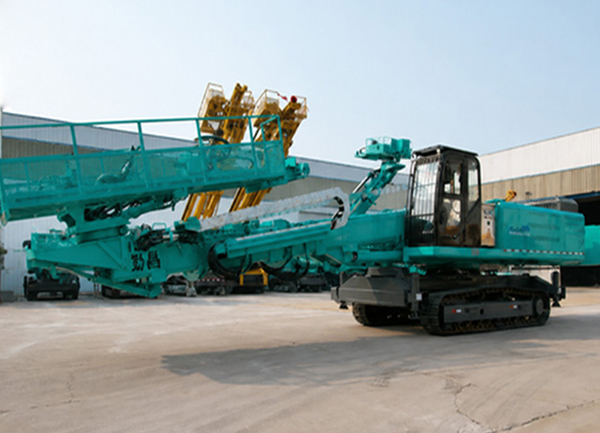

22米高举锚固钻机（22米高臂钻机）实物图
